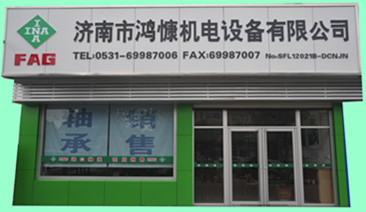

濟南市鴻慷機電設備有限公司位于交通便利的泉城濟南，是全球生產滾動軸承和直線運動產品的領導企業---德國舍弗勒集團在山東的授權代理商。公司專營舍弗勒集團旗下兩大品牌INA軸承和FAG軸承，是一家順應經濟發展需要而誕生的專業化新型高端軸承公司。多年來一直從事軸承的銷售和售后技術支持，在機械行業技術方面有著非常豐富的經驗，今天濟南鴻慷機電進口軸承專家為大家介紹一下軸承術語。
軸承是我們通用機械行業必須用到的設備，使用、檢測、維修方面經常會遇到一些專業術語，包括英文等，因此通用機械小編給大家整理了非常全的軸承術語，希望大家能夠喜歡，建議轉發自己的朋友圈，留存。
軸承術語及定義包括“滾動軸承總論”，“向心軸承”，“推力軸承”，“球軸承”和“滾子軸承”五大部分。術語采用中英雙語對照，定義簡明扼要。有軸承知識漏洞？趕緊惡補一下！
一、軸承
(一)滾動軸承總論
1.滾動軸承rollingbearing
在支承負荷和彼此相對運動的零件間作滾動運動的軸承，它包括有滾道的零件和帶或不帶隔離或引導件的滾動體組。可用于承受徑向、軸向或徑向與軸向的聯合負荷。
2.單列軸承singlerowbearing
具有一列滾動體的滾動軸承。
3.雙列軸承doublerowbearing
具有兩列滾動體的滾動軸承。
4.多列軸承multi-rowbearing
具有多于兩列的滾動體，承受同一方向負荷的滾動軸承，最好是指出列數及軸承類型，例如："四列向心圓柱滾子軸承"。
5.滿裝滾動體軸承fullcomplementbearing
無保持架的軸承，每列滾動體周向間的間隙總和小于滾動體的直徑并盡可能小，以使軸承有良好的性能。
6.角接觸軸承angularcontactbearing
公稱接觸角大于0°而小于90°的滾動軸承。
7.調心軸承self-aligningbearing
滾道是球面形的，能適應兩滾道軸心線間的角偏差及角運動的軸承。
8.可分離的軸承separablebearing
具有可分離部件的滾動軸承。
9.不可分離軸承non-separablebearing
在最終裝配后，軸承套圈均不能任意自由分離的滾動軸承。
注：對于不同方法分離零件的軸承，例如有雙半套圈（02、01、08）的球軸承不另規定縮略術語。
10.英制軸承inchbearing
原設計時外形尺寸及公差以英制單位表示的滾動軸承。
11.開型軸承openbearing
無防塵蓋及密封圈的滾動軸承。
12.密封圈軸承sealedbearing
一面或兩面裝有密封圈的滾動軸承。
13.防塵蓋軸承shieldedbearing
一面或兩面裝有防塵蓋的滾動軸承。
14.閉型軸承cappedbearing
帶有一個或兩個密封圈，一個或兩個防塵蓋及一個密封圈和一個防塵蓋的滾動軸承。
15.預潤滑軸承prelubricatedbearing
制造廠已經充填潤滑劑的滾動軸承。
16.儀器精密軸承instrumentprecisionbearing
儀器專用的滾動軸承。
17.組配軸承matchedbearing
配成一對或一組的滾動軸承。
（二）向心軸承
1.向心軸承radialbearing
主要用于承受徑向負荷的滾動軸承，其公稱接觸角在0°到45°之間，基本零件為內圈、外圈和帶或不帶保持架的滾動體。
2.徑向接觸軸承radialcontactbearing
公稱接觸角為0°的向心滾動軸承。
3.角接觸向心軸承angularcontactradialbearing
公稱接觸角大于0°到45°的向心滾動軸承。
4.外球面軸承insertbearing
有外球面和帶鎖緊件的寬內圈的向心滾動軸承。主要供簡單的外殼使用。
5.錐孔軸承taperedborebearing
內圈有錐孔的向心滾動軸承。
6.凸緣軸承flangedbearing
在其一個套圈上，一般是外圈或圓錐外圈上有外徑向凸緣的向心滾動軸承。
7.滾輪（滾動）軸承trackroller(rollingbearing)
有厚截面外圈的向心滾動軸承，作為輪子在導軌上滾動，例如凸輪導軌。
8.擋圈型滾輪（滾動）軸承yoketypetrackroller(rollingbearing)
裝有一對平擋圈的滾輪滾動軸承。
9.萬能組配軸承universalmatchingbearing
任意選擇一套或多套相同的向心滾動軸承一起使用時，可以得到予先對成對或成組安裝所規定的特性。
（三）推力軸承
1.推力軸承thrustbearing
主要用于承受軸向負荷的滾動軸承，其公稱接觸角大于45°到90，基本零件為軸圈、座圈和帶或不帶保持架的滾動體。
2.軸向接觸軸承axialcontactbearing
公稱接觸角為90°的推力軸承。
3.角接觸推力軸承angularcontactthrustbearing
公稱接觸角大于45°但小于90°的推力滾動軸承。
4.單向推力軸承singledirectionthrustbearing
只能在一個方向承受軸向負荷的推力滾動軸承。
5.雙向推力軸承double-directionthrustbearing
可在兩個方向承受軸向負荷的推力滾動軸承。
6.雙列雙向推力軸承doublerowdouble-directionthrustbearing
有兩列滾動體的雙向推力滾動軸承，每列只在一個方向承受軸向負荷。
7.直線(運動)軸承linear(motion)bearing
兩滾道在滾動方向上有相對直線運動的滾動軸承。
（四）球軸承
1.球軸承ballbearing
滾動體是球的滾動軸承。
2.向心球軸承radialballbearing
滾動體是球的向心滾動軸承。
3.深溝球軸承deepgrooveballbearing
每個套圈均具有橫截面大約為球的周長三分之一的連續溝型滾道的向心球軸承。
4.裝填槽球軸承fillingslotballbearing
在溝型球軸承每個套圈的一個擋邊上裝填槽，以便能裝填更多的球。
5.鎖口球軸承counterboredballbearing
外圈的一個擋邊全部或部分去掉的溝型球軸承。
6.三點接觸球軸承threepointcomtactballbearing
單列角接觸球軸承當受純徑向負荷時，每個受負荷的球與一溝道有兩點接觸，而與另一溝道有一點接觸。受純軸向負荷時，每個球與每一溝道只有一點接觸。
7.四點接觸球軸承fourpointcontactballbearing
單列角接觸球軸承，當受純徑向負荷時，每個受負荷的球與兩個溝道各有兩點接觸，而受純軸向負荷時，各只有一點接觸。
8.推力球軸承thrustballbearing
滾動體是球的推力滾動軸承。
9.單列雙向推力球軸承singlerowdouble-directinothrustballbearing
接觸角大于45°的四點接觸球軸承。
10.雙排單向推力球軸承doubelrowsingle-directionthrustballbearing
具有雙排球的同心滾道且承受相同方向負荷的單向推力球軸承。
（五）滾子軸承
1.滾子軸承rollerbearing
滾動體是滾子的滾動軸承。
2.向心滾子軸承radialrollerbearing
滾動體是滾子的向心滾動軸承。
3.圓柱滾子軸承cylindricalrollerbearing
滾動體是圓柱滾子的向心滾動軸承。
4.圓錐滾子軸承taperedrollerbearing
滾動體是圓錐滾子的向心滾動軸承。
5.滾針軸承needlerollerbearing
滾動體是滾針的向心滾動軸承。
6.沖壓外圈滾針軸承drawncupneedlerollerbearing
薄鋼板沖壓（拉伸）外圈向心滾針軸承，其一端封閉或兩端敞開，經常不帶內圈使用。
7.（凸）球面滾子軸承convexrollerbearing
滾動體是凸球面滾子的向心滾動軸承。
8.凹面滾子軸承concaverollerbearing
滾動體是凹面滾子的向心滾動軸承。
9.球面滾子軸承sphericalrollerbearing
滾動體是凸球面或凹面滾子的調心向心滾動軸承。有凸度球面滾子的軸承，外圈有一球面形滾道；有凹面滾子的軸承，其內圈有一球面形滾道。
10.交叉滾子軸承crossedrollerbearing
有一列滾子的角接觸滾動軸承，相鄰滾子交叉成十字配置，以使一半滾子（每數第二個滾子）承受一個方向的軸向負荷，而相反方向的軸向負荷由另一半滾子承受。
11.推力滾子軸承thrustrollerbearing
滾動體是滾子的推力滾動軸承。
12.推力圓柱滾子軸承cylindricalrollerthrustbearing
滾動體是圓柱滾子的推力滾動軸承。
13.推力圓錐滾子軸承taperedrollerthrustbearing
滾動體是圓錐滾子的推力滾動軸承。
14.推力滾針軸承needlerollerthrustbearing
滾動體是滾針的推力滾動軸承。
15.推力球面滾子軸承sphericalthrustrollerbearing
滾動體是凸球面或凹面滾子的調心推力滾動軸承。有凸球面滾子的軸承座圈的滾道為球面形，有凹球面滾子軸承的軸圈滾道為球面形。
二.軸承零件：
（一）軸承零件總論
1.軸承零件bearingpart
組成滾動軸承的各零件之一，但是不包括所有的附件。
2.軸承套圈bearingring
具有一個或幾個滾道的向心滾動軸承的環形零件。
3.軸承墊圈bearingwasher
具有一個或幾個滾道的推力滾動軸承的環形零件。
4.平擋圈looserib
一個可分離的基本上平的墊圈，用其內或外部分作為向心圓柱滾子軸承外圈或內圈的一個擋邊。
5.斜擋圈（可分離的）(separate)thrustcollar
一個可分離的有"L"形截面的圈，用其外部分作為向心圓柱滾子軸承內圈的一個擋邊。
6.中擋圈guidering
在具有兩列或多列滾子的滾子軸承內的一個可分離的圈，用于隔離兩列滾子并引導滾子。
7.止動環locatingsnapring
具有恒定截面的單口環，裝在環形溝里，將滾動軸承在外殼內或軸上軸向定位。
8.鎖圈retainingsnapring
具有恒定截面的單口環，裝在環形溝里作為擋圈將滾子或保持架保持在軸承內。
9.隔圈spacer
是環形零件，用于兩個軸承套圈或軸承墊圈之間或兩半軸承套圈之間或兩半軸承墊圈之間以使它們之間保持所規定的軸向距離。
10.密封圈seal
由一個或幾個零件組成的環形罩，固定在軸承的一個套圈或墊圈上并與另一套圈或墊圈接觸或形成窄的迷宮間隙，防止潤滑油漏出及外物侵入。
11.防塵蓋shield
是個環形罩，通常由薄金屬板沖壓而成，固定在軸承的一個套圈或墊圈上，并朝另一套圈或墊圈延伸，遮住軸承內部空間，但不與另一套圈或墊圈接觸。
12.護圈flinger
附在內圈或軸圈上的一個零件，利用離心力以增強滾動軸承防止外物侵入的能力。
13.滾動體rollingelement
在滾道間滾動的球或滾子。
14.保持架cage
部分地包裹全部或一些滾動體，并與之一起運動的軸承零件，用以隔離滾動體，并且通常還引導滾動體和將其保持在軸承內。
（二）軸承零件結構特征
1.滾道raceway
滾動軸承承受負荷部分的表面，用作滾動體的滾動軌道。
2.直滾道straightraceway
在垂直于滾動方向的平面內的母線為直線的滾道。
3.凸度滾道crownedraceway
在垂直于滾動方向的平面內呈連續的微凸曲線的基本圓柱形或圓錐形的滾道，以防止在滾子與滾道接觸處產生應力集中。
4.球面滾道sphericalraceway
滾道為球表面的一部分。
5.溝道racewaygroove
球軸承的滾道呈溝形，通常為一個圓弧形的橫截面，其半徑略大于球半徑。
6.（溝）肩(groove)shoulder
溝（滾）道的側面。
7.擋邊rib
突出于滾道表面與滾動方向平行的窄凸肩。用以支承和引導滾動體并使其保持在軸承內。
8.引導保持架的表面cageridingland
軸承套圈和墊圈的圓柱形表面，用以在徑向引導保持架。
9.套圈（墊圈）端面ring(washer)face
垂直于套圈（墊圈）軸心線的套圈（墊圈）表面。
10.軸承內孔bearingbore
滾動軸承內圈或軸圈的內孔
11.圓柱形內孔cylindricalbore
軸承或軸承零件的內孔，其母線基本為直線并與軸承軸心線或軸承零件軸心線平行。
12.圓錐形內孔taperedbore
軸承或軸承零件的內孔，其母線基本為直線并與軸承軸心線或軸承零件軸心線相交。
三．軸承配置及分部件
（一）軸承配置
1．成對安裝pairedmounting
兩套滾動軸承端面對端面地安裝在同一軸上的一種安裝方式，工作時可將其視為一個整體。軸承可以背對背、面對面或成串聯式安裝。
2．組合安裝stackmounting
三套或更多的滾動軸承端面對端面地安裝在同一軸上的一種安裝方式，工作時可將其視為一個整體。
3．背對背配置back-to-backarrangement
兩套滾動軸承相鄰外圈的背面對背面的安裝方式。
4．面對面配置face-to-facearrangement
兩套滾動軸承相鄰外圈的前面對前面的安裝方式。
5．串聯配置tandemarrangement
兩套或更多的滾動軸承中的一套軸承外圈的背面與下一套軸承外圈的前面相對的安裝方式。
6．配對matchedpair
按預定特征（通常按預負荷或游隙）挑選或制造的兩套滾動軸承，并按規定方法安裝在一起。
7．組配matchedstack
將三套或更多的滾動軸承按預定的特性，通常按預負荷或游隙挑選或制造，并按規定方法安裝在一起。
（二）分部件
1.分部件sub-unit
可以自由地從軸承上分離下來的帶或不帶滾動體，或帶保持架和滾動體的軸承套圈或軸承墊圈，可以自由地從軸承上分離下來的滾動體與保持架的組件。
2.可互換分部件interchangeablesub-unit
一個分部件可由一相同組的其他分部件替換而不影響軸承的功能。
3.內圈、保持架和球（滾子）組件innerringcageandball(roller)assembly
由一個內圈、球（滾子）和保持架組成的分部件。
4.圓錐內圈組件coneassembly
由一個圓錐內圈、圓錐滾子和保持架組成的分部件。
5.外圈、保持架和球（滾子）組件outerringcageandball(roller)assembly
由一個外圈、球（滾子）和保持架組成的分部件。
6.無內圈的滾針軸承needlerollerbearingwithoutinnerring
由一個外圈與滿裝軸承的滾針或一個外圈與滾針及保持架組成的分部件。當需要時，可將軸承的補充敘述加在本條內，例如：“滾針軸承，滿裝，沖壓外圈，無內圈”或“滾針軸承有保持架，機制套圈，無內圈”。
（三）滾動體和保持架組件
1.滾動體和保持架組件rollingelementandcageassembly
由滾動體和保持架組成的分部件。
2.球（滾子）和保持架組件ball(roller)andcageassembly
由球（滾子）軸承的滾動體和保持架組成的分部件，當不特指組件用于向心軸承還是推力軸承時使用。
3.球和保持架向心（推力）組件ballandcageradial(thrust)assembly
向心（推力）球軸承的球和保持架組件。
4.滾子和保持架向心（推力）組件rollerandcageradial(thrust)assembly
向心（推力）滾子軸承的滾子和保持架組件。當需要時，可將滾子類型加在本條中，例如“滾針和保持架推力組件"或"圓柱滾子和保持架向心組件”。
四．尺寸
（一）尺寸方案及系列
1.尺寸方案dimensionplan
包括滾動軸承外形尺寸的系統或表。
2.軸承系列bearingseries
一組特定類型的滾動軸承，具有逐漸增加的尺寸，在大多數情況下有相同的接觸角且外形尺寸之間有一定的關系。
3.尺寸系列dimensionseries
寬度系列或高度系列與直徑系列的組合，對圓錐滾子軸承還包括角度。
4.直徑系列diameterseries
我國現行標準尺寸方案的一部分，軸承外徑的遞增系列，對每一個標準的軸承內徑來說，有一個外徑系列，而兩直徑之間經常有一特定關系。
5.寬度系列widthseries
我國現行標準尺寸方案的一部分。軸承寬度的遞增系列，對每一直徑系列的軸承內徑，有一寬度系列。
6.高度系列heightseries
我國現行標準推力軸承尺寸方案的一部分。軸承高度的遞增系列，對每一直徑系列的軸承內徑，有一高度系列。
7.角度系列angleseries
我國現行標準圓錐滾子軸承尺寸方案的一部分。接觸角的一個特定范圍。
（二）軸心線、平面、方向
1.軸承軸心線bearingaxis
滾動軸承的理論旋轉軸心線，對向心軸承即內圈軸心線，對推力軸承則指軸圈軸心線。
2.內圈（軸圈）軸心線innerring(shaftwasher)axis
內圈（軸圈）的基本圓柱孔或圓錐孔的內接圓柱體或內接圓錐體的軸心線。
3.外圈（座圈）軸心線outerring(housingwasher)axis
如果外圈的外表面是圓柱形的，則外表面的外接圓柱體的軸心線即為外圈軸心線，如果該表面基本是球面形的，則通過套圈外表面外接球體中心，垂直于外圈基準端面的線，為該外圈的軸心線。
4.圓錐內圈（外圈）軸心線cone(cup)axis
圓錐滾子軸承內圈（外圈）的軸心線。
5.徑向平面radialplane
垂直于軸心線的平面，與套圈基準端面或墊圈背面的切面平行的平面，可以認為是徑向平面。
6.徑向radialdirection
在徑向平面內通過軸心線的方向。
7.軸向平面axialplane
包容軸心線在內的平面。
8.軸向axialdirection
平行于軸承軸心線的方向。與套圈基準端面或墊圈背面的切面垂直的方向，可以認為是軸向。
9.徑向（軸向）距離radial(axial)distance
在徑向（軸向）測出的距離。
10.接觸角（公稱接觸角）contactangle(nominalcontactangle)
垂直于軸承軸心線的平面（徑向平面）與經軸承套圈或墊圈傳遞給滾動體的合力作用線（公稱作用線）之間的夾角。
11.公稱接觸點nominalcontactpoint
軸承零件在正常相對位置時，滾動體與滾道表面接觸的點。
12.套圈（墊圈）基準端面referencefaceofaring(awasher)
軸承制造廠指定作為基準面的套圈（墊圈）端面，可以作為測量的基準。
（三）外形尺寸
1.外形尺寸boundarydimension
限定軸承外形的一種尺寸，基本外形尺寸為內徑、外徑、寬度（或高度）及倒角尺寸。
2.軸承內徑bearingborediameter
向心軸承的內圈內徑或推力軸承的軸圈內徑。
3.軸承外徑bearingoutsidediameter
向心軸承的外圈外徑或推力軸承的座圈外徑。
4.軸承寬度bearingwidth
限定向心軸承寬度的兩個套圈端面之間的軸向距離，對于單列圓錐滾子軸承是指外圈背面與內圈背面之間的軸向距離。
5.軸承高度bearingheight
限定推力軸承高度的兩個墊圈背面之間的軸向距離。
6.套圈（墊圈）倒角尺寸ring(washer)chamferdimension
套圈（墊圈）倒角表面在徑向或軸向的延長部分。
7.徑向倒角尺寸radialchamferdimension
套圈或墊圈的假想尖角到套圈或墊圈端面與倒角表面交線間的距離。
8.軸向倒角尺寸axialchamferdimension
套圈或墊圈的假想尖角到套圈或墊圈的內孔或外表面與倒角表面交線間的距離。
9.凸緣寬度flangewidth
凸緣兩端面之間的距離。
10.凸緣高度flangeheight
凸緣的徑向尺寸。外凸緣的高度是凸緣外表面與外圈外表面之間的徑向距離。
11.止動環槽直徑snapringgroovediameter
止動環槽的圓柱表面的直徑
12.止動環槽寬度snapringgroovewidth
止動環槽兩端面間的軸向距離。
13.止動環槽深度snapringgroovedepth
止動環槽的圓柱表面與外圓柱表面之間的徑向距離。
14.調心表面半徑aligningsurfaceradius
調心座圈、調心座墊圈、調心外圈或調心外座圈的球形表面的曲率半徑。
15.調心表面中心高度aligningsurfacecentreheight
推力軸承的調心座圈的球面形背面的曲率中心與相對的軸圈背面之間的軸向距離。
（四）分部件及零件的尺寸
1.球直徑balldiameter
與球表面相切的兩平行平面間的距離。
2.滾子直徑rollerdiameter
在垂直于滾子軸心線的平面內（徑向平面），與滾子表面相切的彼此平行的兩條切線之間的距離。計算額定負荷時，應用滾子中部的徑向平面。
3.滾子長度rollerlength
包含滾子末端在內的兩徑向平面間的距離。但在計算額定負荷時用的"滾子長度"是滾子與滾道在最短接觸處的理論最大接觸長度。
4.球組的節圓直徑pitchdiameterofballset
軸承內一列球的球心組成的圓的直徑。
5.滾子組的節圓直徑pitchdiameterofrollerset
軸承內一列滾子的中部,貫穿滾子軸心線的圓的直徑。
6.球組內徑（外徑）ballsetborediameter(outsidediameter)
軸承內一列球的內接（外接）圓柱體的直徑。
7.滾子組內徑（外徑）rollersetborediameter(outsidediameter)
徑向接觸滾子軸承內，一列滾子的內接（外接）圓柱體的直徑。
8.球總體內徑（外徑）ballcomplementborediameter(outsidediameter)
向心球軸承內所有球的內接（外接）圓柱體的直徑。
9.滾子總體內徑（外徑）rollercomplementborediameter(outsidediameter)
徑向接觸滾子軸承內，所有滾子的內接（外接）圓柱體的直徑。
三．軸承配置及分部件:
（一）軸承配置
1．成對安裝pairedmounting
兩套滾動軸承端面對端面地安裝在同一軸上的一種安裝方式，工作時可將其視為一個整體。軸承可以背對背、面對面或成串聯式安裝。
2．組合安裝stackmounting
三套或更多的滾動軸承端面對端面地安裝在同一軸上的一種安裝方式，工作時可將其視為一個整體。
3．背對背配置back-to-backarrangement
兩套滾動軸承相鄰外圈的背面對背面的安裝方式。
4．面對面配置face-to-facearrangement
兩套滾動軸承相鄰外圈的前面對前面的安裝方式。
5．串聯配置tandemarrangement
兩套或更多的滾動軸承中的一套軸承外圈的背面與下一套軸承外圈的前面相對的安裝方式。
6．配對matchedpair
按預定特征（通常按預負荷或游隙）挑選或制造的兩套滾動軸承，并按規定方法安裝在一起。
7．組配matchedstack
將三套或更多的滾動軸承按預定的特性，通常按預負荷或游隙挑選或制造，并按規定方法安裝在一起。
（二）分部件
1.分部件sub-unit
可以自由地從軸承上分離下來的帶或不帶滾動體，或帶保持架和滾動體的軸承套圈或軸承墊圈，可以自由地從軸承上分離下來的滾動體與保持架的組件。
2.可互換分部件interchangeablesub-unit
一個分部件可由一相同組的其他分部件替換而不影響軸承的功能。
3.內圈、保持架和球（滾子）組件innerringcageandball(roller)assembly
由一個內圈、球（滾子）和保持架組成的分部件。
4.圓錐內圈組件coneassembly
由一個圓錐內圈、圓錐滾子和保持架組成的分部件。
5.外圈、保持架和球（滾子）組件outerringcageandball(roller)assembly
由一個外圈、球（滾子）和保持架組成的分部件。
6.無內圈的滾針軸承needlerollerbearingwithoutinnerring
由一個外圈與滿裝軸承的滾針或一個外圈與滾針及保持架組成的分部件。當需要時，可將軸承的補充敘述加在本條內，例如："滾針軸承，滿裝，沖壓外圈，無內圈"或"滾針軸承有保持架，機制套圈，無內圈"。
（三）滾動體和保持架組件
1.滾動體和保持架組件rollingelementandcageassembly
由滾動體和保持架組成的分部件。
2.球（滾子）和保持架組件ball(roller)andcageassembly
由球（滾子）軸承的滾動體和保持架組成的分部件，當不特指組件用于向心軸承還是推力軸承時使用。
3.球和保持架向心（推力）組件ballandcageradial(thrust)assembly
向心（推力）球軸承的球和保持架組件。
4.滾子和保持架向心（推力）組件rollerandcageradial(thrust)assembly
向心（推力）滾子軸承的滾子和保持架組件。當需要時，可將滾子類型加在本條中，例如“滾針和保持架推力組件"或"圓柱滾子和保持架向心組件”。
四．尺寸
（一）尺寸方案及系列
1.尺寸方案dimensionplan
包括滾動軸承外形尺寸的系統或表。
2.軸承系列bearingseries
一組特定類型的滾動軸承，具有逐漸增加的尺寸，在大多數情況下有相同的接觸角且外形尺寸之間有一定的關系。
3.尺寸系列dimensionseries
寬度系列或高度系列與直徑系列的組合，對圓錐滾子軸承還包括角度。
4.直徑系列diameterseries
我國現行標準尺寸方案的一部分，軸承外徑的遞增系列，對每一個標準的軸承內徑來說，有一個外徑系列，而兩直徑之間經常有一特定關系。
5.寬度系列widthseries
我國現行標準尺寸方案的一部分。軸承寬度的遞增系列，對每一直徑系列的軸承內徑，有一寬度系列。
6.高度系列heightseries
我國現行標準推力軸承尺寸方案的一部分。軸承高度的遞增系列，對每一直徑系列的軸承內徑，有一高度系列。
7.角度系列angleseries
我國現行標準圓錐滾子軸承尺寸方案的一部分。接觸角的一個特定范圍。
（二）軸心線、平面、方向
1.軸承軸心線bearingaxis
滾動軸承的理論旋轉軸心線，對向心軸承即內圈軸心線，對推力軸承則指軸圈軸心線。
2.內圈（軸圈）軸心線innerring(shaftwasher)axis
內圈（軸圈）的基本圓柱孔或圓錐孔的內接圓柱體或內接圓錐體的軸心線。
3.外圈（座圈）軸心線outerring(housingwasher)axis
如果外圈的外表面是圓柱形的，則外表面的外接圓柱體的軸心線即為外圈軸心線，如果該表面基本是球面形的，則通過套圈外表面外接球體中心，垂直于外圈基準端面的線，為該外圈的軸心線。
4.圓錐內圈（外圈）軸心線cone(cup)axis
圓錐滾子軸承內圈（外圈）的軸心線。
5.徑向平面radialplane
垂直于軸心線的平面，與套圈基準端面或墊圈背面的切面平行的平面，可以認為是徑向平面。
6.徑向radialdirection
在徑向平面內通過軸心線的方向。
7.軸向平面axialplane
包容軸心線在內的平面。
8.軸向axialdirection
平行于軸承軸心線的方向。與套圈基準端面或墊圈背面的切面垂直的方向，可以認為是軸向。
9.徑向（軸向）距離radial(axial)distance
在徑向（軸向）測出的距離。
10.接觸角（公稱接觸角）contactangle(nominalcontactangle)
垂直于軸承軸心線的平面（徑向平面）與經軸承套圈或墊圈傳遞給滾動體的合力作用線（公稱作用線）之間的夾角。
11.公稱接觸點nominalcontactpoint
軸承零件在正常相對位置時，滾動體與滾道表面接觸的點。
12.套圈（墊圈）基準端面referencefaceofaring(awasher)
軸承制造廠指定作為基準面的套圈（墊圈）端面，可以作為測量的基準。
（三）外形尺寸
1.外形尺寸boundarydimension
限定軸承外形的一種尺寸，基本外形尺寸為內徑、外徑、寬度（或高度）及倒角尺寸。
2.軸承內徑bearingborediameter
向心軸承的內圈內徑或推力軸承的軸圈內徑。
3.軸承外徑bearingoutsidediameter
向心軸承的外圈外徑或推力軸承的座圈外徑。
4.軸承寬度bearingwidth
限定向心軸承寬度的兩個套圈端面之間的軸向距離，對于單列圓錐滾子軸承是指外圈背面與內圈背面之間的軸向距離。
5.軸承高度bearingheight
限定推力軸承高度的兩個墊圈背面之間的軸向距離。
6.套圈（墊圈）倒角尺寸ring(washer)chamferdimension
套圈（墊圈）倒角表面在徑向或軸向的延長部分。
7.徑向倒角尺寸radialchamferdimension
套圈或墊圈的假想尖角到套圈或墊圈端面與倒角表面交線間的距離。
8.軸向倒角尺寸axialchamferdimension
套圈或墊圈的假想尖角到套圈或墊圈的內孔或外表面與倒角表面交線間的距離。
9.凸緣寬度flangewidth
凸緣兩端面之間的距離。
10.凸緣高度flangeheight
凸緣的徑向尺寸。外凸緣的高度是凸緣外表面與外圈外表面之間的徑向距離。
11.止動環槽直徑snapringgroovediameter
止動環槽的圓柱表面的直徑。
12.止動環槽寬度snapringgroovewidth
止動環槽兩端面間的軸向距離。
13.止動環槽深度snapringgroovedepth
止動環槽的圓柱表面與外圓柱表面之間的徑向距離。
14.調心表面半徑aligningsurfaceradius
調心座圈、調心座墊圈、調心外圈或調心外座圈的球形表面的曲率半徑。
15.調心表面中心高度aligningsurfacecentreheight
推力軸承的調心座圈的球面形背面的曲率中心與相對的軸圈背面之間的軸向距離。
（四）分部件及零件的尺寸
1.球直徑balldiameter
與球表面相切的兩平行平面間的距離。
2.滾子直徑rollerdiameter
在垂直于滾子軸心線的平面內（徑向平面），與滾子表面相切的彼此平行的兩條切線之間的距離。計算額定負荷時，應用滾子中部的徑向平面。
3.滾子長度rollerlength
包含滾子末端在內的兩徑向平面間的距離。但在計算額定負荷時用的"滾子長度"是滾子與滾道在最短接觸處的理論最大接觸長度。
4.球組的節圓直徑pitchdiameterofballset
軸承內一列球的球心組成的圓的直徑。
5.滾子組的節圓直徑pitchdiameterofrollerset
軸承內一列滾子的中部,貫穿滾子軸心線的圓的直徑。
6.球組內徑（外徑）ballsetborediameter(outsidediameter)
軸承內一列球的內接（外接）圓柱體的直徑。
7.滾子組內徑（外徑）rollersetborediameter(outsidediameter)
徑向接觸滾子軸承內，一列滾子的內接（外接）圓柱體的直徑。
8.球總體內徑（外徑）ballcomplementborediameter(outsidediameter)
向心球軸承內所有球的內接（外接）圓柱體的直徑。
9.滾子總體內徑（外徑）rollercomplementborediameter(outsidediameter)
徑向接觸滾子軸承內，所有滾子的內接（外接）圓柱體的直徑。
五．與公差關聯的尺寸
1.公稱內徑（外徑）nominalborediameter(outsidediameter)
包絡基本圓柱形內孔（圓柱形外表面）理論表面的圓柱體的直徑。在一指定的徑向平面內，包絡圓錐孔理論表面的圓錐體的直徑。包絡基本球形表面的理論表面的球面直徑。
注：對于滾動軸承的公稱內徑公稱外徑，一般是實際內孔與外表面偏差的基準值。
2.套圈公稱寬度nominalringwidth
軸承套圈兩理論端面間的距離。一般是實際寬度偏差的基準值（基本尺寸）。
3.軸承公稱寬度（軸承高度）nominalbearingwidth(bearingheight)
套圈兩理論端面（墊圈背面）間的距離，用以限定向心軸承寬度（推力軸承高度）。一般是軸承實際寬度或軸承實際高度偏差的基準值（基本尺寸）。
4.軸承實際寬度actualbearingwidth
向心軸承的軸心線與限定軸承寬度的套圈實際端面的兩個切平面交點間的距離。用內圈端面及外圈端面的限定軸承寬度。
注：對單列圓錐滾子軸承，為軸承軸心線與下述兩平面交點間的距離：一個平面是與內圈實際背面相切的平面，另一個是與外圈實際背面相切的平面。此時內、外圈滾道以及內圈背面擋邊的里邊均與所有滾子相接觸。
5.軸承實際高度actualbearingheight
推力軸承軸心線與限定軸承高度的墊圈兩個實際背面的切平面交點間的距離。
6.軸承實際高度偏差deviationoftheactualbearingheight
推力軸承實際高度與公稱高度之差。
7.公稱倒角尺寸nominalchamferdimension
作為基準的倒角尺寸。
8.徑向單一倒角尺寸radialsinglechamferdimension
在單一軸向平面內，套圈或墊圈的假想尖角到倒角表面與套圈或墊圈端面交點間的距離。
9.軸向單一倒角尺寸axialsinglechamferdimension
在單一軸向平面內，套圈或墊圈的假想尖角到倒角表面與套圈或墊圈的內孔或三角皮帶表面交點間的距離。
10.允許的最大單一倒角尺寸largestpermissiblesinglechamferdimension
允許的最大徑向或軸向單一倒角尺寸。
11.球公稱直徑nominalballdiameter
一般用于識別球尺寸的直徑值。
12.球單一直徑singlediameterofaball
與球實際表面相切的兩平行平面間的距離。
13.球平均直徑meandiameterofaball
球的最大與最小單一直徑的算術平均值。
14.球直徑變動量balldiametervariation
球的最大與最小單一直徑之差。
15.球批balllot
假定制造條件相同的一定數量的球，并被認為一整體。
16.球等級ballgrade
球的尺寸、形狀、表面粗糙度及規值差的特定組合。
17.球規值ballgauge
球批平均直徑與球公稱直徑之間的微小差量，此量為一已確定系列中的一個量。
18.球分規值ballsubgauge
最接近球批的球規值的真實偏差的已定系列的量。
19.滾子公稱直徑nominaldiameterofaroller
一般用于識別滾子直徑的直徑值。
對于對稱滾子，是指在通過滾子長度中部的徑向平面內的理論直徑，對非對稱滾子是最大的理論直徑（即在包括圓錐滾子大端的假想尖角在內的徑向平面內）。
20.滾子單一直徑singlediameterofaroller
在垂直于滾子軸心線的平面（徑向平面）與滾子的實際表面相切又平行的兩條直線間的距離。
21.滾子公稱長度nominallengthofaroller
一般用于識別滾子長度的長度值。
22.滾子實際長度actuallengthofaroller
恰好包括滾子實際末端在內的兩徑向平面間的距離。
23.滾子規值rollergauge
在規定的同一徑向平面內，滾子單一平面平均直徑偏離滾子公稱直徑的上偏差和下偏差所限定的直徑偏差范圍。對圓柱滾子和滾針來說該平面通過其長度的中部。
24.滾子等級rollergrade
滾子直徑與形狀公差的特定組合。
25.圓度誤差deviationfromcircularform
被測輪廓的兩個同心圓之間的最小徑向距離，為圓度誤差。
26.圓柱度誤差deviationfromcylindricalform
被測輪廓的兩個同軸圓柱體之間的最小徑向距離，為圓柱度誤差。
27.球形誤差（基本球形表面的）deviationfromsphericalform
輪廓表面（內表面）的內切球體或圍繞*廓表面（外表面）的外接球體與*廓表面上任意點間在任意赤道平面內的最大徑向距離。
28.成套軸承（向心軸承）內圈的徑向跳動radialrunoutofassembledbearinginnerring
內圈在不同的角位置時，內孔表面與相對外圈一固定點間的最大與最小徑向距離之差。在上述點的角位置或在其附近兩邊處的滾動體均應與內、外圈滾道或內圈背面擋邊（圓錐滾子軸承）內面相接觸，亦即軸承各零件處于正常的相對位置。
29.成套軸承（向心軸承）外圈的徑向跳動radialrunoutofassembledbearingouterring
外圈在不同的角位置時，外徑表面與相對內圈一固定點間的最大與最小徑向距離之差。在上述點的角位置或在其附近兩邊的滾動體均應與內、外圈滾道或內圈背面擋邊（圓錐滾子軸承）內面相接觸，亦即軸承各零件處于正常的相對位置。
30.徑向游隙（能承受純徑向負荷的軸承，非預緊狀態）radialinternalclearance
無外負荷作用時，在不同的角度方向，一個套圈相對于另一套圈，從一個徑向偏心極限位置移向相反極限位置的徑向距離的算術平均值。此平均值包括了套圈或墊圈在不同的角位置時的相互位移量以及滾動體組有不同角位置時相對于套圈或墊圈的位移量。
31.理論徑向游隙（徑向接觸軸承）theoreticalradialinternalclearance
外圈滾道接觸直徑減去內圈滾道接觸直徑再減去兩倍滾動體直徑。
32.軸向游隙（在兩個方向上能承受軸向負荷的軸承，非預緊狀態)axialinternalclearance
無外負荷作用時，一個套圈或墊圈相對于另一套圈或墊圈從一個軸向極限位置移向相反的極限位置的軸向距離的算術平均值。此平均值包括了套圈或墊圈在不同的角位置時的相互位移量以及滾動體組在不同的角位置時相對于套圈或墊圈的位移量。
六．力矩、負荷及壽命
1.啟動力矩startingtorque
使一軸承套圈或墊圈相對于另一固定的套圈或墊圈開始旋轉所需的力矩。
2.旋轉力矩runningtorque
當一個軸承套圈或墊圈旋轉時，阻止另一套圈或墊圈運動所需的力矩。
3.徑向負荷radialload
作用于垂直軸承軸心線方向的負荷。
4.軸向負荷axialload
作用于平行軸承軸心線方向的負荷。
5.靜負荷staticload
當軸承套圈或墊圈的相對旋轉速度為零時（向心或推力軸承）或當滾動元件在滾動方向無運動時（直線軸承），作用在軸承上的負荷。
6.動負荷dynamicload
當軸承套圈或墊圈相對旋轉時（向心或推力軸承）或當滾動元件在滾動方向運動時（直線軸承），作用在軸承上的負荷。
7.當量負荷equivalentload
計算理論負荷用的一般術語，在特定的場合，軸承在該理論負荷作用下如同承受了實際負荷。
8.徑向（軸向）基本額定靜負荷basicstaticradial(axial)loadrating
與滾動體及滾道的總永久變形量相對應的徑向靜負荷（中心軸向靜負荷）。如果在零負荷下，滾子與滾道（滾子軸承）為或假定為正常母線（全線接觸）時，在最大接觸應力下，滾動體與滾道接觸處產生的總永久變形量為滾動體直徑的0.0001倍。對單列角接觸軸承，徑向額定負荷為引起軸承套圈彼此相對純徑向位移的負荷的徑向分量。
9.徑向（軸向）基本額定動負荷basicdynamicradial(axial)loadrating
恒定的徑向負荷（恒定的中心軸向負荷），在該負荷下，滾動軸承理論上可以經受1百萬轉的基本額定壽命。對單列角接觸軸承，該徑向額定負荷為引起軸承套圈彼此相對純徑向位移的負荷的分量。
10.壽命（指一套軸承的）life
軸承的一個套圈或一個墊圈或一個滾動體的材料首次出現疲勞擴展之前，一個套圈或一個墊圈相對于另一個套圈或一個墊圈的轉數。壽命還可用在給定恒定轉速下的運轉小時數來表示。
11.可靠性（指軸承壽命的）reliability
在同一條件下運轉的一組近于相同的滾動軸承期望達到或超過某一規定壽命的軸承的百分數。一套軸承的可*性為此軸承達到或超過規定壽命的概率。
12.額定壽命ratinglife
以徑向基本額定動負荷或軸向基本額定動負荷為基礎的壽命的預測值。
13.基本額定壽命basicratinglife
與90%可*性關聯的額定壽命。
14.壽命系數lifefactor
為了得到與給定額定壽命相應的基本額定徑向動負荷或基本額定軸向動負荷，適用于當量動負荷的修正系數。
15.帶座軸承plummerblock
向心軸承與座組合在一起的一種組件，在與軸承軸心線平行的支撐表面上有供安裝螺釘的底板。
16.立式座plummerblockhousing
裝滾動軸承用座。
17.凸緣座flangedhousing
有徑向凸緣及在與軸承軸心線垂直的支承表面上有供其安裝用的螺釘孔的一種座。
18.緊定套adaptersleeve
有圓柱形內孔的軸向開口的套筒，其外表面為圓錐形且小端有外螺紋。用于將有錐孔的軸承安裝（用鎖緊螺母及鎖緊墊圈）在有圓柱形外表面的軸上。
19.退卸套withdrawalsleeve
有圓柱形內孔軸向開口的套筒，其外表面為圓錐形且大端有外螺紋。用于將有錐孔的軸承在圓柱形外表面的軸上安裝或拆卸（用螺母）。
20.鎖緊螺母locknut
有圓柱形外表面及軸向槽的螺絲母，用鎖緊墊圈的一個外爪及環形板手將螺母鎖緊。用于滾動軸承軸向定位。
21.鎖緊墊圈lockwasher
有許多外爪的薄鋼板墊圈。一個外爪用于鎖緊螺母，一個內爪插入緊定套或軸的軸向槽里。
22.偏心套eccentriclockingcollar
一端有相對內孔偏心的凹槽鋼圈，安裝在外球面軸承內圈的相等偏心的伸長端。相對內圈旋轉偏心套以將內圈固緊，然后緊固頂絲使之固緊在軸上。
23.同心套concentriclockingcollar
安裝在外球面軸承寬內圈上的鋼圈，有頂絲旋入內圈上的孔里并與軸接觸。
如果您對山東進口軸承、FAG軸承、INA軸承感興趣或者有疑問的話，請點擊聯系我們網頁右側的在線客服，或致電：400-086-9890，山東進口軸承供應商——您全程貼心的采購顧問。
——責任編輯：濟南鴻慷機電設備公司01銷售顧問
版權所有m.showa1.com.cn（山東FAG軸承）轉載請注明出處
