<strike id="6cauw"></strike>
<ul id="6cauw"></ul>
濟南市鴻慷機電設備有限公司位于交通便利的泉城濟南，是全球生產滾動軸承和直線運動產品的領導企業---德國舍弗勒集團在山東的授權代理商。公司專營舍弗勒集團旗下兩大品牌INA軸承和FAG軸承，是一家順應經濟發展需要而誕生的專業化新型高端軸承公司。多年來一直從事軸承的銷售和售后技術支持，在機械行業技術方面有著非常豐富的經驗，今天濟南鴻慷機電進口軸承專家為大家介紹一下軸承損壞癥狀和原因。

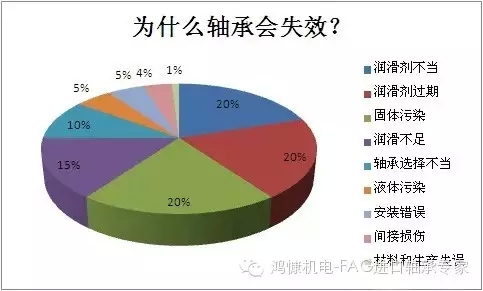

為什么軸承會失效？
軸承損傷的一般形式：
·硬度不足 ·軸向破裂 ·過熱
·普通疲勞 ·外圈斷裂
·不對中 ·微動磨損 ·滑痕
·滯塞 ·緊配合 ·反向載荷
·載荷過量 ·潤滑劑失效 ·擋邊斷裂
·腐蝕 ·污染 ·溝蝕
表面硬度不足
癥狀：
每個球的位置上有橢圓形的磨痕，表面拋光，并有明顯界限；
周圍常有一圈棕褐色的碎屑；
原因：
靜止機器中的振動導致滾動體和滾道之間的微移；
軸承不轉動時，無法形成油膜來防止滾道磨損；
解決方案：
減少或吸收外部振動；
使用含有防磨損添加劑的潤滑劑；
過熱
癥狀：
外圈、滾動體和保持架顏色由金色褪為藍色；
400°F以上的溫度會使套圈和滾動體材料退火，減少軸承容量，引起過早疲勞；
在極端的情況下，軸承組件會變形；
溫度的升高也會損害或破壞潤滑劑；
原因：
高電熱載荷；
不當熱通道；
載荷或速度過量時冷卻或潤滑不足；
解決方案：
溫度或過載荷控制；
適當的熱通道；
補充冷卻；
外圈斷裂
癥狀：
典型地是沿圓周方向平行伸展的裂縫，及常由軸向載荷引起的一些斷裂碎片，斷裂通常發生在滾道中部略偏上處；
外圈外部呈現不規則載荷形式；
原因：
軸承座對套圈支持力不足；
解決方案：
提高軸承安裝質量；
遵照供應商的安裝指導，獲得恰當的建議；
角度偏差
癥狀：
在非轉動套圈的滾道上形成的，與滾道邊緣不平等的磨損痕跡；
原因：
軸彎曲；
軸或軸承箱體臺肩上的毛刺或灰塵；
軸線和軸座不成直角；
鎖緊螺母的表面和軸線不成直角；
解決方案：
檢查軸、擋邊擺動座和軸承座；
在非硬化軸上使用單點旋轉螺紋或磨光螺紋，在硬化軸上只使用磨光螺紋；
使用高精度鎖緊螺母；
滑痕
癥狀：
點蝕；
滾動體或滾道粗糙；
原因：
載荷小，潤滑差時，滾動體在滾道上滑動；
偶然發生在載荷區過小時：使滾動體在非載荷區暫停，而在進入載荷區時再次加速；
解決方案：
選擇低載荷容量軸承；
軸承預載荷；
減小軸承游隙；
提高潤滑質量；
緊配合
癥狀：
滾道底部滾動體的嚴重磨損痕跡；
原因：
在工作溫度下，當過盈配合超過徑向游隙時，滾動體載荷過大；
持續在這種條件下工作導致加速磨損和疲勞；
解決方案：
通過改善軸承與軸和軸承座的配合來降低總過盈量；
考慮工作溫度；
在軸承選擇中增大徑向游隙；
軸向裂紋
癥狀：
內圈在軸向方向部分或完全斷裂；
輕微圓形破裂的邊緣表明破裂發生于操作中，并且是循環的 (破裂的邊緣在長時間工作后可能會斷裂)；
尖銳棱邊的裂紋表明拆卸中的斷裂；
原因：
軸承滑動；
內圈在軸上的滾動；
不當潤滑；
與軸配合過緊；
有槽軸；
不圓；
與周圍部件的摩擦；
解決方案：
通過增加添加劑或提高油量來改善潤滑；
選擇適當的配合；
避免摩擦；
提供更好的底座條件；
考慮對內圈進行特殊熱處理；
普通疲勞
癥狀：
常被視為碎裂，表現為運轉表面的斷裂，和隨之而來的內圈、外圈或滾動體上分散的小顆粒的移除；
碎裂是逐步的，且一旦發生，會隨著操作而擴散；
總是伴隨著振動的明顯增加；
原因：
軸承在計算的疲勞壽命到期后仍在使用；
解決方案：
更換軸承且/或考慮重新設計，使用具有更長計算疲勞壽命的軸承。
布氏壓痕
癥狀：
布氏壓痕表現為滾道上的凹痕，增加軸承振動（噪音）；
嚴重的布氏壓痕可能引起過早疲勞失效；
原因：
軸承過度靜載荷；
對軸承的猛烈撞擊；
在安裝軸承時使用了斧頭；
跌落或撞擊已裝配的設備；
把軸承壓到軸上時對外圈施力；
解決方案：
在選擇軸承時考慮靜載荷率；
選擇適當設備安裝軸承，只對適合承受壓力的套圈施力；
污染
癥狀：
滾動體和滾道凹陷，引起振動；
原因：
來自受污染的工作地區的空氣帶來的灰塵、污垢和磨損物質；
臟的手或工具；
潤滑劑或清潔溶劑中的異物；
解決方案：
清潔工作環境、工具、設備和手以減少風險；
使軸承安裝地區遠離任何研磨操作；
到安裝時再拆開軸承的原包裝；
在受污染的工作環境中，應考慮使用密封裝置；
潤滑劑失效
癥狀：
滾動體和滾道褪色（藍色/棕色）；
由于過熱和毀壞性失效引起的滾動體、套圈和保持架的過度磨損；
原因：
潤滑劑流量受限；
過高溫度降低了潤滑劑品質；
解決方案：
使用適當及適量的潤滑劑；
保證適當的軸承配合；
控制預載荷以降低軸承溫度；
腐蝕
癥狀：
滾動體、滾道和保持架上的紅色/棕色污點或沉積物；
振動增加，引起磨損；
徑向游隙增加或預載荷損失；
原因：
將軸承暴露在腐蝕性液體或空氣中；
解決方案：
從軸承區域中引開腐蝕性液體；
使用完全密封的軸承；
在特別不利的環境下，考慮使用外部密封；
溝蝕
癥狀：
覆蓋滾道絕大部分或整個滾道圓周的軸向平行的棕色痕記；
原因：
持續通過交流電或直流電；
均勻的低電流；
解決方案：
通過接地或絕緣的方法防止電流通過軸承；
使用電絕緣軸承；
過量載荷
癥狀：
滾動體嚴重磨痕；
過熱表現；
擴散的疲勞區域（散裂）；
原因：
軸承的過量載荷；
解決方案：
減少載荷；
重新設計，使用容量更大的軸承；
擋邊斷裂
癥狀：
支撐擋邊部分或全部斷裂或破裂；
原因：
無法接受的高軸向載荷；
擋邊支撐不足；
軸向震動載荷；
安裝損傷；
解決方案：
保證好的擋邊支撐設計；
保持載荷于限定范圍內；
遵守適當的安裝指導和方法；
微動磨損
癥狀：
微動磨損，產生細小的金屬顆粒，氧化后留下明顯的棕色斑；
配合表面磨損，引起噪音和溢流問題；
可能的疲勞斷裂；
可能的游動軸承功能故障；
原因：
和動力有關的配合過松，在配合部分之間出現微移；
解決方案：
遵照供應商安裝指導，獲得適當的配合建議；
滯塞
癥狀：
部分或大面積焊接及擋邊和滾子表面的深度劃痕；
在這個區域內還有潤滑劑焦化；
原因：
高載荷和高速度下的不當潤滑（潤滑劑的數量和工作粘度過低）；
高載荷和低速度下的不當潤滑（滾子表面和擋邊之間沒有流體的潤滑膜）；
由于熱擴散，引起有害預載荷；
由于滾道磨損和套圈傾斜引起的滾子歪斜；
圓柱滾子軸承的軸向載荷過高；
不成直角的配合；
表面的軸向預載荷過高；
解決方案：
改善潤滑（增加粘度、EP添加劑和數量）；
保證正確的軸承調整；
反向載荷
癥狀：
球上出現球在滾道外邊緣上滾動引起的溝蝕帶；
原因：
角接觸球軸承設計為只在一個軸向方向受力；
受到反向載荷時，外圈上的橢圓形接觸表面被外圈那一邊上的低臺肩削短；
其結果是壓力過大及溫度升高，隨后是振動增加和過早疲勞；
解決方案：
保證角接觸球軸承的適當安裝。
如果您對山東進口軸承、FAG軸承、INA軸承感興趣或者有疑問的話，請點擊聯系我們網頁右側的在線客服，或致電：400-086-9890，山東進口軸承供應商——您全程貼心的采購顧問。
——責任編輯：濟南鴻慷機電設備公司01銷售顧問
版權所有m.showa1.com.cn（山東FAG軸承）轉載請注明出處
